Установка сплит-системы

Установка сплит-системы — задача, которая при правильной подготовке по силам домашнему мастеру с базовыми навыками работы с инструментом. Однако это не просто повесить блоки на стену: от качества монтажа зависят долговечность, эффективность и безопасность климатической техники. Производители зачастую снимают гарантию, если установка выполнена не сертифицированными специалистами, но понимание процесса позволит проконтролировать наемных монтажников или самостоятельно выполнить работы, взвесив все риски. В этом руководстве мы пройдем весь путь от выбора места до первого запуска, комментируя ключевые технические моменты.

Планирование и подготовка к установке

Грамотное планирование — половина успеха. Ошибки на этом этапе могут привести к неэффективной работе, шуму, утечкам фреона и даже разрушению стены. Сначала выберите место для внутреннего и наружного блоков. Внутренний блок не должен находиться над спальным местом или рабочей зоной, где прямой поток холодного воздуха создаст дискомфорт. Удалите его от источников тепла и препятствий для циркуляции. Расстояние до потолка — минимум 15 см, до боковых стен — 10–15 см. Межблочная трасса (трубы и кабели) не должна превышать предельную длину, указанную в документации: чем она длиннее, тем больше потери мощности. Идеально — не более 5 метров. Также продумайте отвод конденсата: дренажный шланг должен идти с уклоном 3–5% к улице или канализации, чтобы избежать застоя влаги и протечек.

Наружный блок требует свободного обдува. Монтируйте его на несущей стене или на земле через металлические кронштейны. Зазор до стены сзади — не менее 10 см, перед вентилятором — минимум 30–50 см свободного пространства. Не размещайте блок под прямыми солнечными лучами, вблизи деревьев (пыльца, пух) и в нишах, препятствующих теплообмену. Учитывайте шум: вибрация может передаваться в помещение, если крепление ненадежное. Для снижения шума используйте резиновые виброопоры между кронштейнами и корпусом. Обязательно согласуйте монтаж с соседями, если требуется, и проверьте, не нарушает ли выступ блоков нормы фасадного благоустройства.

Подготовьте трассу: просверлите отверстие диаметром 50–55 мм в наружной стене с уклоном вниз 5° в сторону улицы — это предотвратит затекание дождевой воды. Место сверления выбирайте за внутренним блоком, чуть ниже него, чтобы скрыть коммуникации. Перед началом работ убедитесь в отсутствии скрытой проводки и арматуры в местах сверления. Потребуется перфоратор и длинный бур. Измерьте расстояние между блоками с запасом на изгибы, отрежьте медные трубы, наденьте теплоизоляцию и заглушите концы для защиты от грязи до подключения.

Инструменты и материалы для монтажа

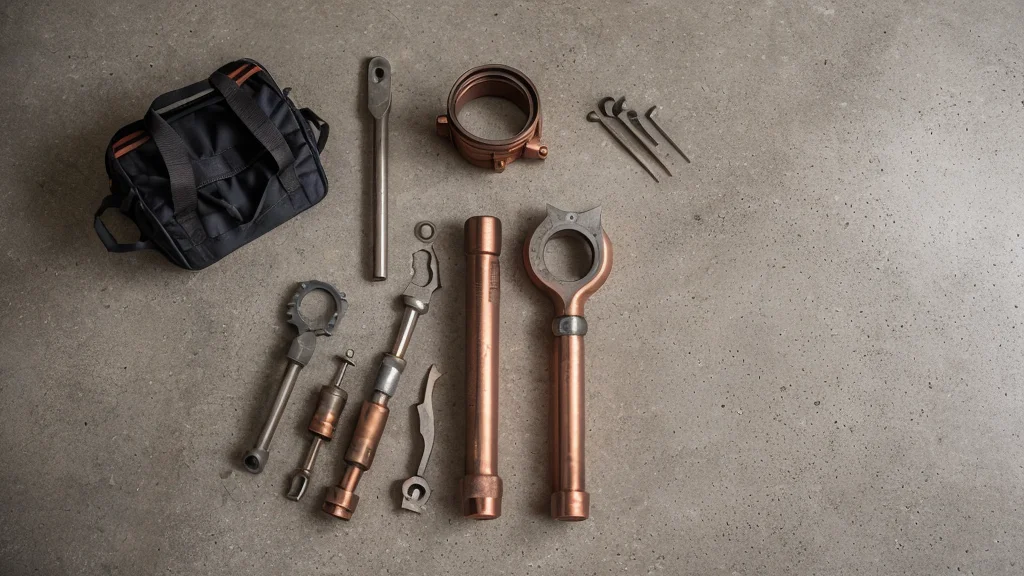

Качественная установка невозможна без специализированного оснащения. Ниже приведен перечень, разделенный по группам. Отдельно отметим, что попытки обойтись без вакуумного насоса или вальцовки приводят к скрытым дефектам, которые сократят срок службы компрессора на годы. Рекомендуем приобрести инструменты или взять напрокат, а не надеяться на кустарные методы.

Перед началом работ проверьте комплектность самого кондиционера: внутренний и наружный блоки, пульт ДУ, монтажная пластина, дренажный шланг (часто идёт в комплекте), декоративный короб для трассы (если планируется). Уточните, заправлен ли наружный блок фреоном – большинство моделей предзаправлены хладагентом на определённую длину трассы.

Монтаж наружного блока

Наружный блок – сердце сплит-системы, его установка требует особой тщательности. Начните с разметки кронштейнов. Приложите их к стене, выровняйте по уровню (строго горизонтально) и отметьте точки сверления. Расстояние между отверстиями должно точно соответствовать крепежным лапам блока. Используйте анкерные болты – только они гарантируют надежность на долгие годы. Просверлите отверстия, вставьте анкеры и затяните гайки, предварительно надев на каждую гайку по две шайбы (плоская и стопорная). Между кронштейном и стеной положите резиновую прокладку, а под «лапы» самого блока – виброопоры из толстой резины или специальные антивибрационные подушки. Это уменьшит передачу вибрации на стену и снизит шум.

Теперь поднимите блок на кронштейны (для тяжелых моделей используйте подъемный механизм или помощников). Закрепите болтами, но окончательно не затягивайте – проверьте горизонтальность во всех плоскостях. Блок должен стоять с небольшим наклоном назад (около 2–3°) относительно передней стороны, чтобы конденсат стекал в задний желоб и по дренажному шлангу уходил на улицу. После выравнивания затяните крепеж. Если модель предусматривает дренажный поддон с выводом, обязательно подсоедините сливной шланг: плотно натяните его на штуцер и зафиксируйте хомутом. Шланг должен идти без изгибов, с равномерным уклоном вниз, чтобы жидкость не скапливалась в полостях.

Следующий этап – подключение фреоновых магистралей. Медные трубы, заранее проложенные через стену, выведите к сервисным вентилям. Аккуратно разогните бухту, стараясь не перегибать трубу (радиус изгиба не менее 100 мм). Для изгиба используйте трубогиб, чтобы избежать сплющивания. Снимите с концов труб заглушки, наденьте накидные гайки (не забудьте! иначе придется развальцовывать заново) и развальцуйте края. Вальцовка – один из ответственных моментов: конец трубы должен быть идеально круглым, с одинаковым отбортовком по всей окружности. После вальцовки проверьте, чтобы на раструбе не было трещин. Приставьте развальцованный конец к штуцеру наружного блока, совместите по оси и наживите руками накидную гайку. Затягивайте динамометрическим ключом с моментом, рекомендованным в инструкции (для 1/4″ обычно 15–20 Н·м, для 3/8″ – 35–45 Н·м). Перетяжка приводит к деформации медного уплотнения, а недотяжка – к утечке хладагента. Аналогично подсоедините вторую трубу. Не перепутайте жидкостную и газовую линии: более толстая труба – для газа, тонкая – для жидкости.

После механического соединения обязательно проведите опрессовку азотом. К сервисному порту (штуцеру с золотником) на наружном блоке подсоедините шланг от азотного баллона через редуктор и маноментрическую станцию. Накачайте систему до давления, указанного в документации (обычно 40 бар или около 4 МПа). Закройте вентиль на баллоне и наблюдайте за стрелкой манометра в течение 30 минут. Падение давления сигнализирует об утечке. Нанесите мыльный раствор на все соединения – пузырьки укажут место утечки. Устраните ее (скорее всего, потребуется перевальцовка или подтяжка гайки). Только убедившись в герметичности, стравите азот через шланг манометров. Без опрессовки пуск компрессора с пустым или негерметичным контуром приведет к быстрой поломке.

Монтаж внутреннего блока

От правильного закрепления внутреннего блока зависит не только эстетика, но и стабильность работы. Начните с разметки под монтажную пластину. Приложите пластину к стене с учетом отступов (от потолка не менее 15 см, от угла 10–15 см) и выровняйте строго по горизонтали с помощью уровня. Любой перекос приведет к тому, что конденсат не уйдет в дренажный лоток и потечет по стене. Обведите отверстия карандашом и просверлите их, вставьте дюбели. Закрепите пластину саморезами, проверяя плотность прилегания к стене – люфт недопустим.

Просверлите сквозное отверстие в наружу под трассу. Его ось должна быть чуть выше нижнего края внутреннего блока, чтобы трубы имели небольшой изгиб вниз после выхода из стены. Уклон отверстия наружу обязателен, чтобы дождевая вода не затекала внутрь. Вставьте в отверстие защитную гильзу (обрезок пластиковой трубы), пропустите через нее предварительно собранный «узел» коммуникаций: медные трубы в теплоизоляции, дренажный шланг и межблочный электрический кабель. Все элементы свяжите вместе армированным скотчем, формируя единый жгут. Снаружи оставьте запас длины труб для подключения к внешнему блоку.

Теперь нужно подвесить внутренний блок на пластину. Поднесите блок, зацепите верхние захваты за пластину и мягко опустите низ, защелкивая зажимы. Убедитесь, что блок сидит плотно, не болтается. Фиксация часто требует приложения усилия снизу вверх до характерного щелчка. После этого можно подсоединить коммуникации к соответствующим выводам внутри корпуса. Сначала подключите медные трубы. Отодвиньте блок от стены (не снимая с пластины), чтобы получить доступ к задней части. Развальцованные концы присоедините к штуцерам аналогично наружному блоку: не забудьте надеть накидные гайки, затяните динамометрическим ключом. Дренажный шланг наденьте на отводящий патрубок (обычно он расположен справа или слева), закрепите хомутом. Шланг ни в коем случае не должен иметь подъемов – слив самотёком. Для подстраховки можно промазать стык силиконовым герметиком.

Осталось подключить электрику. На внутреннем блоке снимите лицевую панель и клеммную крышку. Межблочный кабель (обычно 4-жильный: фаза, ноль, земля, сигнал) зачистите и подсоедините к клеммам согласно схеме, идущей в комплекте. Стандартные цвета: коричневый – фаза, синий – ноль, желто-зеленый – заземление, черный или белый – сигнал управления. Важно: перепутывание фаз и ноля может вывести из строя электронику. Проверьте надежность зажима каждой жилы, изгибайте провод так, чтобы он не касался острых кромок и подвижных частей. Закройте клеммную крышку и панель.

Подключение электропитания

Сплит-система – мощный потребитель, требующий выделенной линии. Не подключайте ее к ближайшей розетке – это опасно и незаконно для стационарного оборудования. От электрощита в отдельном кабеле (ВВГнг-LS) прокладывается линия с заземлением. Сечение выбирается по току: для моделей до 3,5 кВт обычно достаточно 3×2,5 мм², до 5 кВт – 3×4 мм². В квартирном щитке устанавливается автоматический выключатель соответствующего номинала (например, C16 или C20) и, желательно, устройство защитного отключения (УЗО) с током утечки 30 мА. Автомат защищает от короткого замыкания и перегрузки, УЗО – от удара током при повреждении изоляции.

Провод заводится непосредственно на клеммную колодку наружного или внутреннего блока (зависит от модели, в большинстве бытовых сплит-систем сетевое питание подключается к наружному блоку). Откройте клеммную коробку наружного блока, найдите контакты с маркировкой L, N и значком заземления. Подсоедините фазу (обычно коричневый или черный провод) к L, ноль (синий) к N, заземление (желто-зеленый) к земле. Как правило, внутри блока уже есть перемычки, а управляющий сигнал (коммуникационная линия) подается через отдельную клемму. Внимательно изучите схему: неправильное подключение чревато выходом из строя платы управления.

Перед подачей напряжения еще раз проверьте все соединения, отсутствие оголённых частей и затяжку винтов. Включите автомат в щитке и убедитесь, что на дисплее внутреннего блока (если есть) загорелся индикатор, пульт реагирует на команды. Если модель без дисплея, просто подайте питание – блоки издадут характерный звуковой сигнал или щелчок. Не запускайте компрессор до завершения вакуумирования.

Вакуумирование и запуск системы

После того как все соединения проверены и электричество подано, необходимо эвакуировать атмосферный воздух и влагу из фреоновой магистрали. Присутствие неконденсирующихся газов резко снижает эффективность охлаждения, а влага, соединяясь с маслом и фреоном, образует кислоту, разрушающую изоляцию обмоток компрессора. Процедура выполняется в строгой последовательности.

Подсоедините шланг от манометрической станции (синий – низкое давление) к сервисному порту наружного блока (обычно порт расположен на газовой трубе большего диаметра). Второй шланг от среднего порта станции подключите к входу вакуумного насоса. Откройте вентиль на манометрической станции, соответствующую тому порту, к которому присоединён шланг. Включите насос и следите за показанием манометра: стрелка должна уйти в область вакуума. Для бытовых систем рекомендуется проводить откачку не менее 20–30 минут после достижения давления около 10 Па (или 75 микрон рт.ст.). Если манометр не показывает глубокого разрежения, значит, где-то подсос воздуха – ищите утечку.

По истечении времени закройте вентиль на станции, выключите насос и подождите 15–20 минут, наблюдая за стрелкой. Она не должна подниматься — это говорит о герметичности вакуумированной магистрали. Теперь можно открыть сервисные вентили на наружном блоке, чтобы запустить хладагент из заводской заправки в трассу. Делайте это аккуратно: сначала плавно откройте вентиль на жидкостной трубе на четверть оборота, затем на газовой. Спустя несколько секунд откройте оба полностью. Отсоединяйте шланг быстро, чтобы минимизировать шипение фреона – попадание масла на руки вызывает обморожение.

Теперь можно производить пробный запуск. Включите сплит-систему с пульта в режим охлаждения, установите самую низкую температуру. Через пару минут убедитесь, что из внутреннего блока идет холодный воздух, наружный блок заработал, вентилятор вращается плавно, без посторонних стуков. Проверьте равномерность продувки, отсутствие вибраций. Дайте системе поработать минимум 15 минут, затем переключите в режим обогрева (если модель с тепловым насосом) для проверки. Измерьте температуру воздуха на входе и выходе внутреннего блока – разница должна составлять 8–12 °C в режиме охлаждения. Проверьте работу дренажа: капните немного воды в поддон внутреннего блока, она должна легко стечь по шлангу наружу.

Типичные ошибки и их последствия

Рассмотрим основные просчеты, допускаемые при самостоятельной установке, и к чему они приводят. Знание этих нюансов поможет вам избежать дорогостоящего ремонта.

• Плохая вальцовка или пайка соединений. Неровный торец, заусенцы, трещины на раструбе вызывают утечку фреона. Система теряет холодопроизводительность, компрессор работает с перегрузкой, смазка уносится хладагентом, в итоге компрессор заклинивает.
• Отсутствие или недостаточное вакуумирование. Внутри остаются воздух и водяные пары. При пуске влага смешивается с маслом и фреоном, образуя кислоту, которая разъедает обмотки двигателя компрессора. Типичные симптомы: через несколько месяцев кондиционер перестаёт охлаждать, слышно гудение, но компрессор не запускается.
• Неправильный уклон дренажного шланга. Если шланг имеет контруклон или пережат, вода скапливается во внутреннем блоке, переливается через поддон и капает на стену или пол. Это ведет к порче отделки, плесени, протечкам на электронику.
• Слабый крепеж наружного блока. Использование коротких стальных дюбелей или неполная затяжка приводит к вибрации, раскачиванию блока под порывами ветра. Как итог – деформация труб, обрыв фреоновой магистрали и падение блока, что опасно для людей внизу.
• Экономия на теплоизоляции. Плохая или отсутствующая изоляция на газовой трубе вызывает обильный конденсат, который капает с потолка, и потери холода. Жидкостную трубу тоже надо изолировать, чтобы избежать нагрева фреона до испарителя, что снижает КПД.
• Перегиб или сминание трубы. Радиус изгиба менее разрешенного (часто 100 мм) сужает проходное сечение, увеличивает сопротивление потоку хладагента. Система теряет производительность, а в критических случаях срабатывает защита по давлению.
• Неверный выбор сечения кабеля или автомата. Тонкий провод греется, изоляция плавится, возможен пожар. Завышенный номинал автомата не защитит от перегрузки. Надежная электрика – залог безопасности.

Часто задаваемые вопросы

Можно ли установить сплит-систему самостоятельно без специального инструмента?
Теоретически возможно, но потребуются дорогостоящие инструменты: вакуумный насос, манометрическая станция, вальцовка, баллон с азотом. Без них невозможно гарантировать герметичность и долговечность системы. Мы настоятельно рекомендуем либо приобрести/взять в аренду профессиональный набор, либо обратиться к сертифицированным монтажникам.

Какой нужен автомат и УЗО для кондиционера?
Номинальный ток автомата выбирается по мощности кондиционера, обычно 16–20 А для бытовых моделей. Рекомендуется установка УЗО с током утечки 30 мА. Лучше проложить отдельную кабельную линию от квартирного щитка с сечением провода не ниже 2,5 мм².

Обязательно ли делать вакуумирование?
Да, это критически важная процедура. Если не удалить воздух и влагу из фреоновой магистрали, компрессор быстро выйдет из строя. Многие «самоделкины» пытаются прогнать фреон через систему для вытеснения воздуха, но это недопустимо и ведет к гарантированной поломке в течение одного-двух сезонов.

Как часто нужно обслуживать установленную сплит-систему?
Чистку фильтров внутреннего блока следует проводить раз в 2–4 недели. Полное техническое обслуживание с проверкой давления фреона и чисткой теплообменников рекомендуется раз в год. При интенсивной эксплуатации или запыленном воздухе – чаще.

Можно ли удлинять трассу без дозаправки фреона?
Заводская заправка рассчитана на стандартную короткую трассу (обычно до 5–7 м). При увеличении длины потребуется дозаправить систему хладагентом по весам, согласно таблице в сервисной инструкции, иначе мощности не хватит.
